【儀器用途】

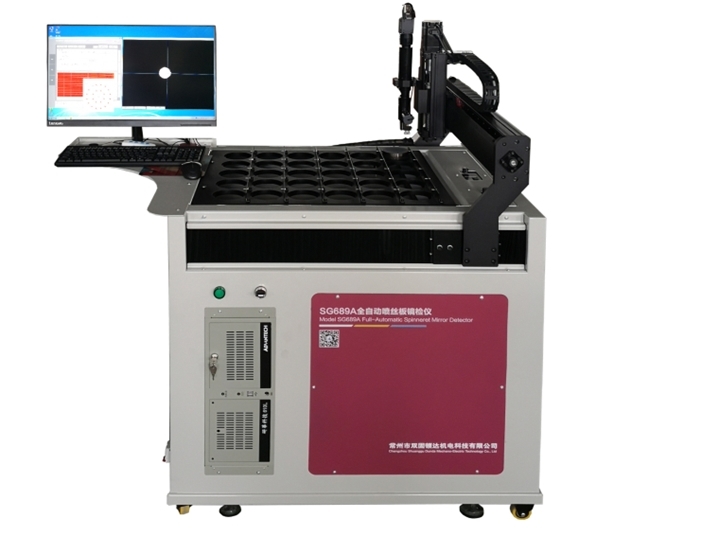

SG689A型全自動噴絲帽鏡檢儀主要由計算機，運動控制系統，圖像采集系統組成，用于檢測氨綸、碳纖維、醋酸纖維等噴絲帽的微孔尺寸大小以及是否堵塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可以自動逐孔/按區域檢測每一個噴絲帽。
【使用本檢測系統能為企業帶來如下收益】
1. 由于系統逐孔對噴絲板微孔進行檢測和記錄，因此不會有遺漏，所檢測的紡孔都是最正確的結果，避免了漏檢，錯檢等人為因素帶來的生產損失。2. 可短時間內回收設備成本：本檢測系統為全自動作業，真真實實檢測每一紡孔，無人為因素干擾。本檢測系統可以一年365天，一天24小時不間斷作業，可以減少人力成本上漲帶來的壓力。3.節省人力支出，降低生產升本：依據夾具的不同，本檢測系統可同時放置數塊乃至幾十塊噴絲板完成自動檢測；檢測出的不合格微孔，用戶可以選配自動高壓氣體清潔紡孔或者自動印章標記功能。4. 作為新噴絲板入廠品質檢測：由于此系統是實際量測孔尺寸，所以經由此系統，可以對于新噴絲板作為入廠檢測，預先知道噴絲板的紡孔尺寸正確情況，避免在未知情況下安裝上線，產生次級品，造成無謂損失。5. 管理在用噴絲板微孔的實際數據，為生產的精細化及淘汰不合格的噴絲板提供數據支持。
【檢測項目】

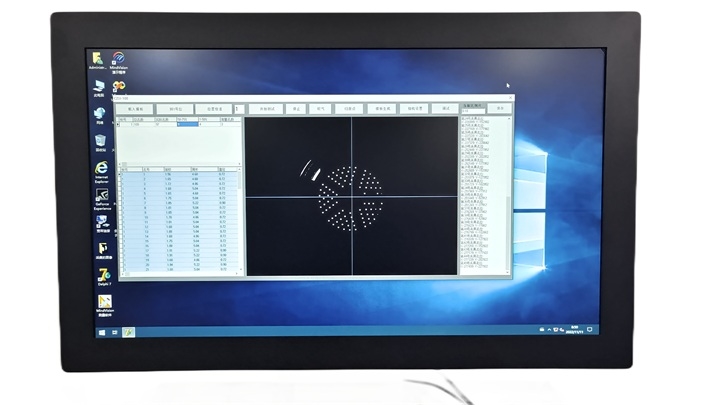

1.微孔直徑、面積、圓度、污垢率、微孔合格情況，特殊異形孔尺寸等數據，用戶可以在程序上自行設定判斷標準，判斷微孔是否合格，微孔面積是否過大或過小，所檢測的微孔狀態是否符合設定的范圍，檢測出的不合格數據程序上會用不同的顏色標注出來。 2.儀器程序具有雙界面暨數據界面和圖形界面，數據界面能完整顯示微孔的檢測數據，圖形界面中能直觀看到實時檢查的孔的真實情況。 3.具有孔徑測量功能，可作噴絲板出絲檢驗依據，檢測出的噴絲板數據可以直接保存在電腦里。4.本檢測系統還具有斷層掃描功能，可以自動掃描孔內污垢情況。一般快速檢測，由于受到景深限制，只能看到噴絲板微孔表層的清潔程度，無法深入了解整個紡孔長度的污垢情況。應對此種情況，我公司優化了軟件算法，采用斷層掃描檢測模式，可以將噴絲板紡孔長度分成多個區域進行檢測，并且可以列出各段的污垢值。
【檢測流程】
放置噴絲板→設置參數→自動對焦定位→自動逐孔掃描檢測并同時產生檢測數據以及圖像→自動判斷微孔→自動清潔或自動標記（也可以手動處理）→檢測結束
1.利用計算機控制和圖像處理技術，自動按區域/逐孔掃描檢測，并對測試結果進行記錄。
2.對于不合格的噴絲板微孔，儀器自動記錄并可以進行吹氣清潔或者印章標記功能，可以采用同軸光源指示出自動清潔后任然不合格孔的位置。

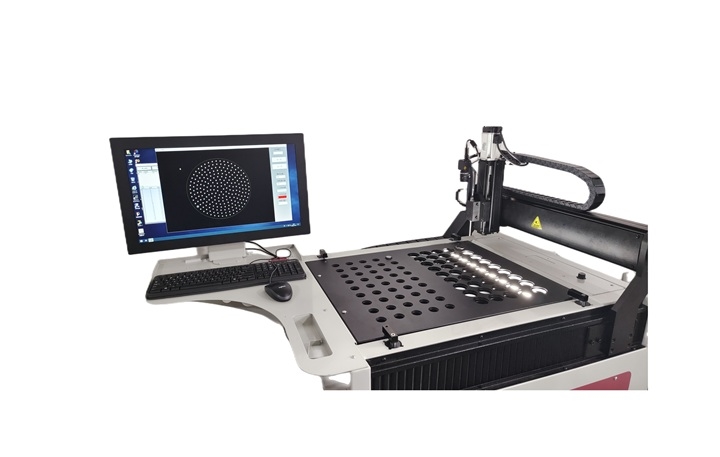

【儀器介紹】
1. 本機采用X-Y-Z三軸運動控制平臺，采用交流伺服系統進行定位，每軸配有一根精密滾珠絲桿傳動，聲音小，精度高，重復定位精度可達±0.01mm。2.采用2個高像素鏡頭，具有畸變小，分辨率高的特點，并且選擇不同倍率時不需要更換鏡頭。3.相機采用2個高幀率和高分辨率黑白工業相機，保證采集的圖像不失真，從而保證測量精度。4.本機采用高強度金屬裝載夾具和臺面，承重性能好，更換噴絲板夾具也方便。5.裝有一個顯示器，便于觀察測試過程及進度。1. 采用可靠的圖像處理算法，可以檢測出微孔的直徑，面積，圓度，污垢率等參數（具體參數依據客戶要求而定），并自動記錄不合格微孔位置。2. 標定噴絲板模板文件通過使用者自己輸入噴絲板參數設置。3. 鏡頭實現自動對焦，提高檢測效率。4. 測試數據會保存在數據庫中，方便數據的記錄與分析。5. 通過算法及路徑的優化提高單孔檢測速率，約0.2-0.7s每孔，根據噴絲板的規格檢測速率會有所變化(檢測速度與孔距直接相關)。6.檢測不同的噴絲板時只需載入不同的噴絲板模板文件，操作靈活方便。7. 本機采用研華原裝工業控制計算機，計算機配置X,Y,Z三軸控制及輸入輸出卡以及可調式光源控制器，配置工業控制計算機鍵盤和鼠標，傳輸數據快。8. 本機采用高壽命LED下光源，全覆蓋噴絲板裝載夾具，光源可以全方位透過噴絲板微孔從而被鏡頭捕捉在顯示器上顯示優質的畫面。9.本機采用一體機設計，外形更美觀，采用高強度金屬裝載夾具和臺面，承重性能好，更換噴絲板夾具也方便。10.本設備搭載曲面掃描模塊，可以對噴絲帽表面微孔的掃描，使其變形程度以數據的形式量化的反應出來。
【鏡檢儀“全自動化”定義】
對所有噴絲孔的“全面體檢”是鏡檢儀自動完成的，即每個孔位置坐標的“自動”記錄、檢查、異?？椎奈恢米鴺?biāo)記錄、清理異?？讜r(shí)可以進行手柄操作進行吹氣清潔，仍不合格的孔，可以通過同軸光源光束照在微孔上進行定位。
【技術參數】
檢測區域：500mm(長）×600mm(寬），可以根據用戶要求定制。檢測臺尺寸：965mm(長）×905mm(寬）×1335mm(高)，可以根據用戶要求定制。2.電器柜和主機為一體式設計。3.檢測項目：直徑，面積，圓度，污垢率等，可以根據用戶要求定制。①逐孔檢測0.2-0.7秒/孔（檢測速度根據孔距而定）。②按區域檢測視噴絲帽微孔數量和微孔大小而定。6.可檢測微孔的范圍：0.01mm-5mm。7.噴絲帽一次最多檢測個數：視噴絲帽具體尺寸而定。8.運動控制單元：三軸機器人，采用3套伺服電機和3根滾珠絲桿。9.相機：采用2個高速CCD工業相機，噪聲小無，噪聲小無拖影。11鏡頭：采用2個鏡頭，畸變小，檢測精度高。12.中文簡體檢測軟件，支持定制其它語言（如英文，中文繁體等）。13.設備外形尺寸：1362mm×865mm×1475mm(長×寬×高)
