【產品用途】

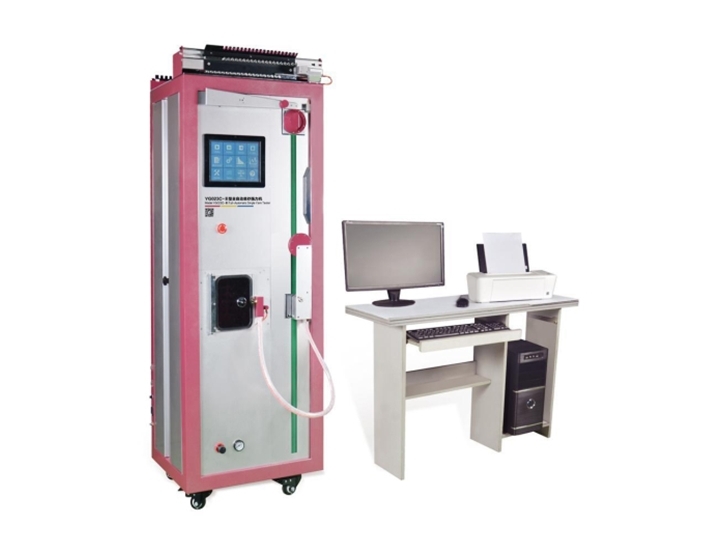

YG023C-Ⅲ型全自動單紗強力機由計算機控制，用于測定聚酯（滌綸），聚酰胺（錦綸），聚丙烯（丙綸），纖維素纖維等各種化學纖維長絲和變形絲，棉本色紗線，氣流紡紗線，環錠紡紗線等棉紗，BCF地毯絲，縫紉線等單根紗線的斷裂強力、斷裂伸長率、斷裂強度、斷裂時間、初始模量、斷裂功等物理指標，操作軟件兼容windows 7/10 32/64位電腦操作系統，配置大屏幕觸摸屏，機器和電腦軟件聯機后，既可以在觸摸屏上設置參數操作，又可以在電腦軟件上操作，數據采集處理自動化輸出。

【適用標準】

GB/T 14344，GB/T 3916，GB/T 398，FZ/T 54001，ISO2062 ，ASTM D2256等中國標準以及其它各國標準。

【儀器特點】

1、該儀器自動夾紗，自動移紗，自動換紗，自動剪紗，自動拉伸，自動報警，自動保存測試數據和統計報表。
2、該儀器可根據客戶特殊需求進行軟件或硬件的定制（如報表的統計等，彈性模量等），也可以根據客戶的需求和國外的標準進行定制（美標，歐標，日標等）。
3、采用10.4寸大屏幕觸摸屏操作，操作簡便，顯示更直觀，體驗性好。觸摸屏內置26鍵中英文輸入法，觸摸屏可以直接設置操作員姓名，試樣名稱，批號，測試標準，溫度，濕度，夾持長度，拉伸速度，預加張力，測試管數，測試次數，線密度，拉力測試單位CN/N等試驗參數，并且設置的試驗參數和電腦軟件保持同步，當一次試驗結束后，觸摸屏?xí)苯语@示當前測試管數，當前測試次數，當前測試的斷裂強力等數據，并且可以隨時停止或暫停測試，更加靈活化操作。
4、預加張力采用自動加載，由試樣線密度（纖度）與預加張力系數乘積數而定。
5、用戶可以很方便的根據說明書，觸摸屏來進行儀器的日常維護或校準，可以自主對測力傳感器，夾持長度，拉伸速度，走紗架管數進行校準。
6、具有大數據統計功能，可生成周、月、年報表，方便客戶控制產品質量。
7、該儀器測試精度高，重復性好，減少人為誤差，省人工，大幅度提高工作效率。

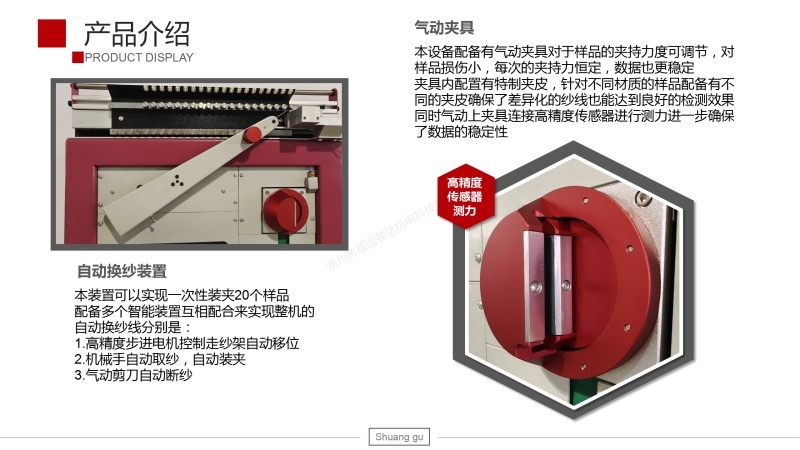

8、夾持方式采用氣動夾持，不損傷待測樣品。
9、采用交流伺服系統傳動，恒力矩，傳動平穩，速度快，效率高。
10、走紗移位采用步進電機和絲桿，定位精度高，重復性能好。
11、采用高精度測力傳感器，試驗數據準確。
12、走紗架可以同時掛20管待測樣品，通過步進電機控制移動來?yè)Q取樣品。
13、采用氣動剪刀用于換取下一管待測樣品前，剪斷當前測試的樣品。
14、機械手通過壓縮空氣來控制氣缸來實現機械手運動，使自動夾取樣品。
15、本機采用氣動上下夾持器，通過壓縮空氣控制氣缸運動來控制上下夾頭，用于夾持待測樣品和拉伸待測樣品。
16、本機配置廢絲儲存箱，操作過程中廢絲會通過吸紗管保存到儲存箱中。
17、本機內置氣壓壓力表可以顯示壓縮空氣氣壓大小，配置氣壓調節閥，將閥門拉出可以用來調節壓縮空氣氣壓大小，將閥門按入可以實現自鎖。
18、操作軟件：可以定制中文，英文，中文繁體等多語言軟件。
19、測試報告可導出如Excel，Word，PDF等多種文件格式，方便客戶進行實驗室聯網比對評定。

【適用范圍】

適合于我國大、中、小各類紡織企業、化纖企業，大專院校及各級檢驗機構

【儀器主要技術參數】

1、測量原理：等速伸長型（CRE）

2、負荷測試范圍：0-5000CN（傳感器量程可以設置為2500cn，1000cn或者其他量程可以自己在軟件中輸入），0-100N，0-300N，0-500N（根據用戶測試需求選配）

3、負荷測量精度：±0.05%

4、采樣頻率：1000赫茲（Hz）

5、伸長測量范圍：當夾持距離為500mm，伸長范圍0-300mm

6、夾持器距離及精度：100mm-500mm（軟件上任意設置），夾持距離精度：±1mm

7、定位精度：±0.01mm

8、預張力范圍：0-500CN（范圍自選，預加張力采用自動加載，由試樣線密度（纖度）與預加張力系數乘積數而定）

9、拉伸速度范圍：0.01mm/min～15000mm/min

10、測試次數：2000次以上

11、試驗數量：一次可連續做20個試樣

12、夾持方式：氣動夾持，壓力：（0.4-0.8）Mpa

13、各參數輸入方式：電腦鍵盤鼠標輸入或觸摸屏輸入

14、測試數據輸出方式：輸出數據包括：斷裂強力、斷裂伸長率、斷裂強度、斷裂時間、斷裂功、定強力伸長、定伸長強力以及數據統計中的最大值、最小值、平均值、CV值（可以根據客戶要求量身定制）

15、打印輸出：斷裂強力、斷裂伸長率、斷裂強度、斷裂時間、斷裂功，最大值、最小值、平均值、CV 值以及曲線圖

16、設備外形尺寸：最大為 1000mm×530mm×1770mm(長×寬×高)

17、包裝尺寸：1980mm×770mm×835mm(長×寬×高)

18、重量：220kg

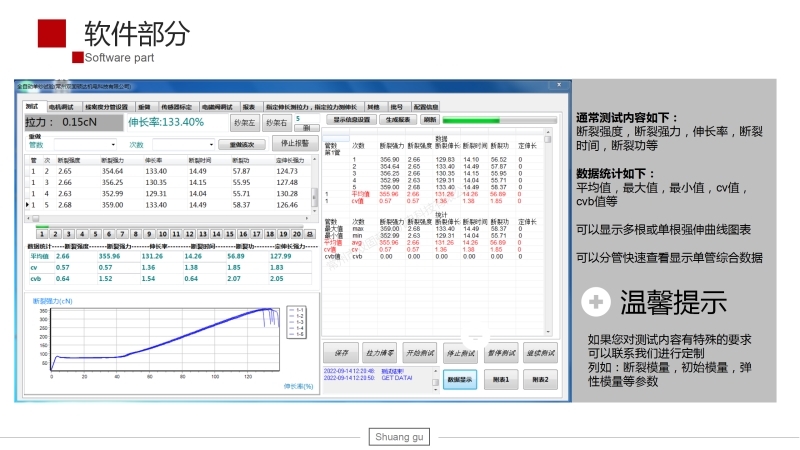

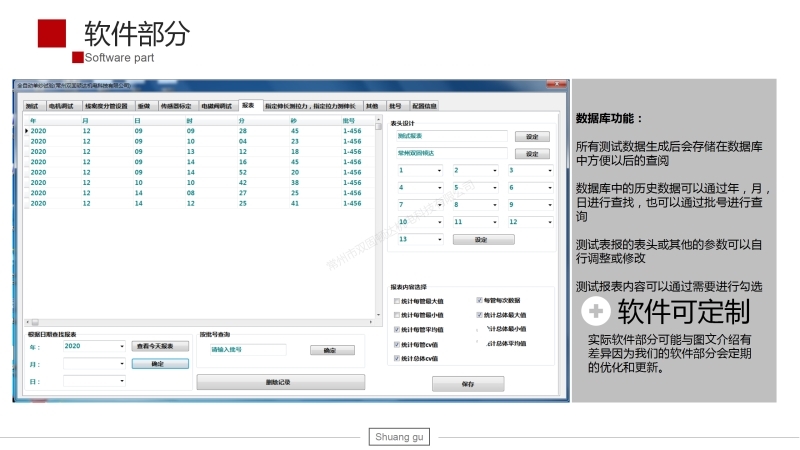

注（本產品軟件主要分為兩部分，包括電腦軟件和觸摸屏軟件，測試過程中絕大多數的操作在觸摸屏上進行，查詢報表及對報表格式進行轉換在電腦軟件上操作）

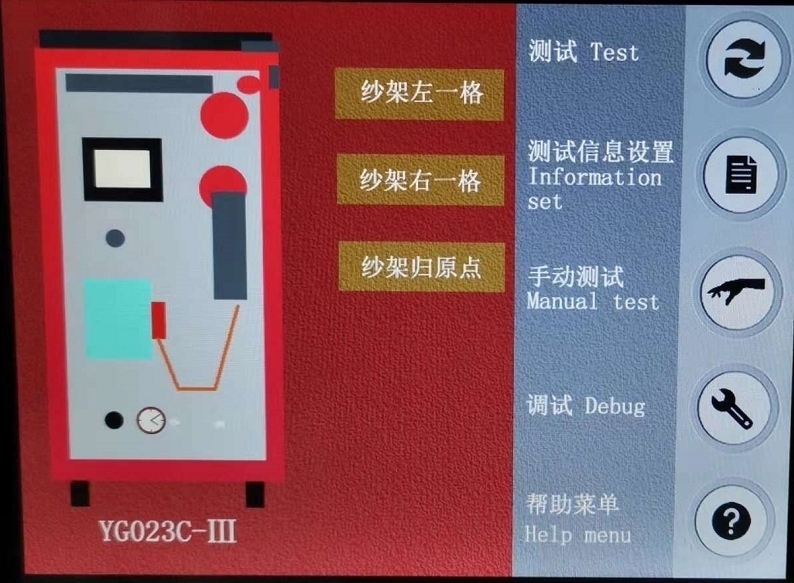

YG023C-III型全自動單紗強力機觸摸屏界面
